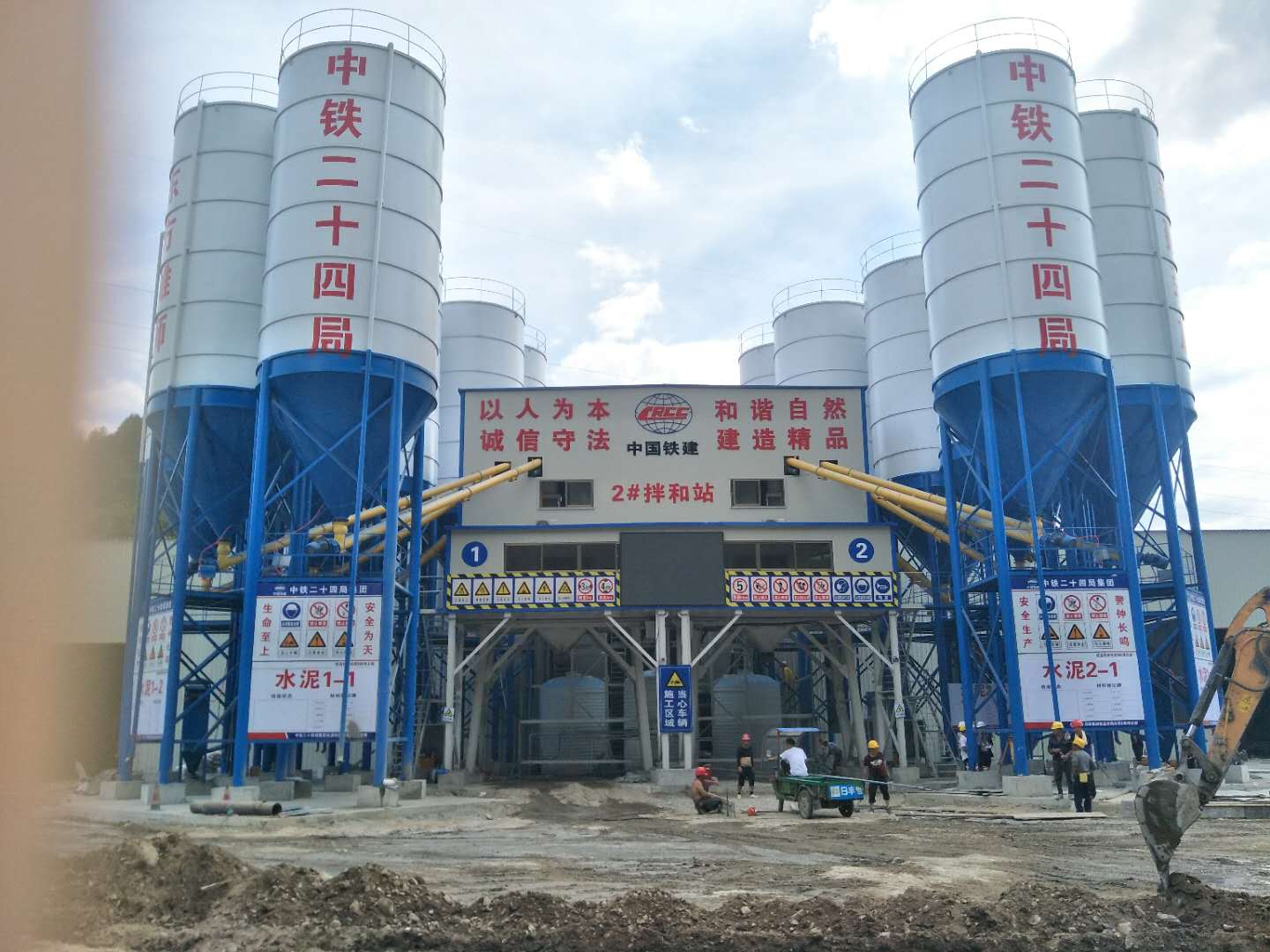

HLS180混凝土攪拌站相比大家都了解了,，今天給大家分享一下山東天宇HLS180混凝土攪拌站計量系統的組成和計量系統中每個部分的額工作原理,，以便大家使用中更了解自己所掌控的設備。HLS180計量系統主要包含以下幾個部分：骨料儲料斗,、水泥及粉煤灰計量,、水計量、外加劑計量構成,。下面是各個部分的詳細介紹,。
1骨料儲料斗
骨料儲料斗用于儲存一罐計量好的骨料， 它由儲料斗體和卸料門組成,。斗體由成型板配捍而成,，固定于機架上:卸料門為懸臂單氣缸卸料門，由單氣缸控制卸料門啟閉,，卸料門上安裝有限位開關,，當一罐料卸完，卸料門關閉后,，傳送給微機信號,，以運送下一罐計量好的料， 卸料門底部通過帆布套與主機蓋連接,，以達到防塵目的,。
2 水泥，粉煤灰及礦粉計量
該裝置由支架,、水泥計量斗,、粉煤灰計量斗、拉桿及吊桿,、傳感器總成等組成,。
水泥計量斗通過水平拉桿和一個垂直拉力傳感器總成固定在支架上.拉力傳感器為全封閉式，端通過吊桿懸掛在機架上,， 另一端通過吊桿與計量斗相連,，稱量時傳感器輸出模報信號，經微機處理實現計量，并顯示在顯示窗口,。
粉煤灰斗,礦粉斗和水泥斗的結構形式相同,，只是斗的大小和傳感器的規格有區別。
計量斗上部與螺旋輸送機出口用軟連接套連接,，應防止連接套繳得過緊或水泥結塊,，以便保證稱量精度。
粉料計量斗下部裝有由氣缸控制的蝶閥卸料門,，其啟閉由微機發出信號進行控制,，計量斗出口與攪拌機上蓋由軟連接套連接。
3水計量系統
水計量系統由水泵,、管路,、卸水電磁閥及水秤組成。用戶可根據實際情況定制水箱或自建水池,，還可將供水管路直接與水管路連接,，但要求外接水管流量大于60m'h。水泵一經啟動一直運轉,， 使管路保持一定壓力,，當控制系統發出信號供水時，電磁閥開啟,，將水送往水計量斗中,。水計量斗由一只傳感器及拉桿系統吊掛于機架上。斗體是由板材和型鋼組焊而成,，通過水泵將水供到攪拌罐內,。運輸狀態，將傳感器拆下,，水計量斗由吊桿吊掛,，固定于機架上。
4 外加劑計量系統
外加劑系統由外加劑儲料倉,、水泵,、管路、外加劑計量斗等組成,。外加劑系統配一個外加劑儲料倉,， 外加劑儲料倉有兩臺水泵，一臺水泵供給外加劑秤計量,，另一臺水泵對外加劑循環,，起攪拌作用，防止外加劑沉淀,。當控制系統發出供外加劑信號時,，供外加劑泵打開,，將外加劑送往外加劑秤中。工作狀態下,，外加劑循環泵啟動后一直運轉,，直至按下停止按鈕。外加劑計量斗出口設有氣動襯膠蝶閥,，外加劑計量好后,，蝶閥打開，外加劑自流入水秤中,。
